量子近似优化算法 (QAOA)#
概述#
QAOA 是一种混合经典量子算法,它结合了量子电路与经典优化。 在本教程中,我们利用 QAOA 解决最大割 (MAX CUT) 组合优化问题:给定一个图 \(G=(V, E)\),其中节点 \(V\) 和边 \(E\),找到一个子集 \(S \in V\) 使得 \(S\) 和 \(S \backslash V\) 之间的边数最大化。 这个问题可以简化为寻找反铁磁伊辛模型的基态,其哈密顿量为:
\[H_C = \frac{1}{2} \sum_{i,j\in E} C_{ij} \sigma^{z}_{i} \sigma^{z}_{j},\]
其中 \(\sigma^{z}_{i}\) 是第 \(i\) 个量子比特上的 Pauli-z 矩阵,\(C_{ij}\) 是节点 \(i\) 和 \(j\) 之间的边的权重。 为简单起见,我们设置 \(C_{ij}=1\)。如果 \(\sigma^{z}_{i}=\sigma^{z}_{j}\), \(i,j\in S\) 或 \(i,j\in S \backslash V\); 如果 \(\sigma^{z}_{i}= -\sigma^{z}_{j}\), \(i\in S, j\in S \backslash V\) 或 \(i\in S \backslash V,j\ 。 显然,\)S 和 \(S\backslash V\) 之间的边数在从基态解码的图结构中最大化。
设置#
[1]:
import tensorcircuit as tc
import tensorflow as tf
import networkx as nx
K = tc.set_backend("tensorflow")
nlayers = 3 # 层数
ncircuits = 2 # 有不同初始参数的电路数量
定义图#
[2]:
def dict2graph(d):
g = nx.to_networkx_graph(d)
for e in g.edges:
if not g[e[0]][e[1]].get("weight"):
g[e[0]][e[1]]["weight"] = 1.0
nx.draw(g, with_labels=True)
return g
# 一个图实例
# 每个节点连接三个节点
# 例如,节点 0 连接到节点 1,7,3
example_graph_dict = {
0: {1: {"weight": 1.0}, 7: {"weight": 1.0}, 3: {"weight": 1.0}},
1: {0: {"weight": 1.0}, 2: {"weight": 1.0}, 3: {"weight": 1.0}},
2: {1: {"weight": 1.0}, 3: {"weight": 1.0}, 5: {"weight": 1.0}},
4: {7: {"weight": 1.0}, 6: {"weight": 1.0}, 5: {"weight": 1.0}},
7: {4: {"weight": 1.0}, 6: {"weight": 1.0}, 0: {"weight": 1.0}},
3: {1: {"weight": 1.0}, 2: {"weight": 1.0}, 0: {"weight": 1.0}},
6: {7: {"weight": 1.0}, 4: {"weight": 1.0}, 5: {"weight": 1.0}},
5: {6: {"weight": 1.0}, 4: {"weight": 1.0}, 2: {"weight": 1.0}},
}

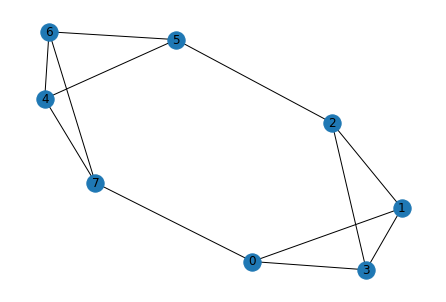

example_graph = dict2graph(example_graph_dict)
参数化量子电路 (PQC)#
具有 \(p\) 层的 PQC 可以写成:
\[U(\vec{\beta}, \vec{\gamma}) = V_{p}U_{p} \cdots V_{1}U_{1},\]
其中 \(U_{j}= e^{-i\gamma_{j}H_{C}}\) 和 \(V_{j}= e^{-i \beta_{j} \sum_{k} \sigma^{x }_{k}}\)
[3]:
def QAOAansatz(params, g=example_graph):
n = len(g.nodes) # 节点数
c = tc.Circuit(n)
for i in range(n):
c.H(i)
# PQC
for j in range(nlayers):
# U_j
for e in g.edges:
c.exp1(
e[0],
e[1],
unitary=tc.gates._zz_matrix,
theta=g[e[0]][e[1]].get("weight", 1.0) * params[2 * j],
)
# V_j
for i in range(n):
c.rx(i, theta=params[2 * j + 1])
# 计算损失函数
loss = 0.0
for e in g.edges:
loss += c.expectation_ps(z=[e[0], e[1]])
return K.real(loss)
主优化循环#
[4]:
# 使用 vvag 获取不同随机电路实例的损失和梯度
QAOA_vvag = K.jit(tc.backend.vvag(QAOAansatz, argnums=0, vectorized_argnums=0))
[5]:
params = K.implicit_randn(shape=[ncircuits, 2 * nlayers], stddev=0.1) # 初始参数
opt = K.optimizer(tf.keras.optimizers.Adam(1e-2))
for i in range(50):
loss, grads = QAOA_vvag(params, example_graph)
print(K.numpy(loss))
params = opt.update(grads, params) # 梯度下降
[-0.23837963 -1.1651934 ]
[-0.5175445 -1.4539642]
[-0.7306818 -1.6646069]
[-0.91530037 -1.8384367 ]
[-1.0832287 -1.9884492]
[-1.2398103 -2.120449 ]
[-1.3878661 -2.2374902]
[-1.5290209 -2.341291 ]
[-1.6642232 -2.4328852]
[-1.7940071 -2.5128942]
[-1.9186544 -2.5888019]
[-2.0382538 -2.6627793]
[-2.152771 -2.735217]
[-2.2620971 -2.8060198]
[-2.3657765 -2.8749723]
[-2.4635859 -2.942443 ]
[-2.5571456 -3.0074604]
[-2.6474872 -3.071116 ]
[-2.7343643 -3.1320357]
[-2.8174913 -3.1904984]
[-2.896546 -3.2464304]
[-2.971222 -3.298626]
[-3.0411685 -3.3485155]
[-3.1060221 -3.3945203]
[-3.1671162 -3.4365993]
[-3.2244647 -3.47741 ]
[-3.2800133 -3.51378 ]
[-3.328074 -3.5467668]
[-3.3779154 -3.5716858]
[-3.42378 -3.6026983]
[-3.4665916 -3.6264663]
[-3.5065007 -3.6452012]
[-3.5436964 -3.6676104]
[-3.5783873 -3.6827888]
[-3.6107998 -3.696251 ]
[-3.6411772 -3.710956 ]
[-3.6697989 -3.725151 ]
[-3.6969085 -3.739223 ]
[-3.7227716 -3.753837 ]
[-3.747642 -3.7637105]
[-3.7717733 -3.7778597]
[-3.7953677 -3.7897499]
[-3.8185773 -3.8026254]
[-3.8415692 -3.8186839]
[-3.864397 -3.8288355]
[-3.887118 -3.8470592]
[-3.9089546 -3.8578553]
[-3.9298224 -3.8789082]
[-3.9531326 -3.898365 ]
[-3.9759274 -3.9132624]
